iBoin-VPC 人数计数仪

技术特点

  • 稳定的高计数精度(>97%)
  • 坚固、小巧、可靠
  • 双目3D立体视觉摄像机
  • 内置红外LED灯,适应各种光线环境(即使全黑)
  • 适应性:能区分双向、并肩、滞留、徘徊、行李等
  • 单台可检测门宽为120cm
  • 丰富的API软件接口,便于二次开发
  • 4种接口,方便使用
  • 独立10个I/O控制接口
  • 安装简易,配套软件友好
  • DSP嵌入式,独立运行
  • 宽温运行,低功耗
  • 有台阶情况下使用
  • 可配GPS/GPRS模块
intro_sc_1 intro_sc_2
intro_sc_3

产品简介

iBoin-VPC双目人数计数仪(Video People Counter, 也叫:双目立体视觉客流统计仪),是一款小巧精密的,基于非接触的双目立体视觉技术的嵌入式产品。该产品可用于公交车、大巴车、地铁、火车、轮船、商场、建筑通道等的各种需要统计客流的场所。可轻易安装在车门、车顶、墙壁、天花板等地方。 通过双目摄像机(Binocular Stereo Camera, iBoin-BSC) 捕捉到视频图像,分析经过图像中的所有物体的高度、形状、方向,从而精确的判断人的数量和进出方向,并叠加日期和时间(或经度/纬度/速度),生成一条进出记录。双目摄像机(BinocularCamera) 内置的红外LED灯照明能适应任何光线环境,即使全黑的情况也能正常工作。 进出人数的记录,可以通过RS485、RS232、TCP/IP进行实时传输,也可以用U盘下载。内置的独立数字I/O口可以和其它设备或开关门的设备相连接。如车载DVR或GPS/GPRS,则可以标记有人经过时的视频段,便于事后回放检索和人工核对。连接方式如下图,如连接门的开关,则可设置当门关闭时,计数仪停止计数。

安装示例

单门安装示例

单门安装示例

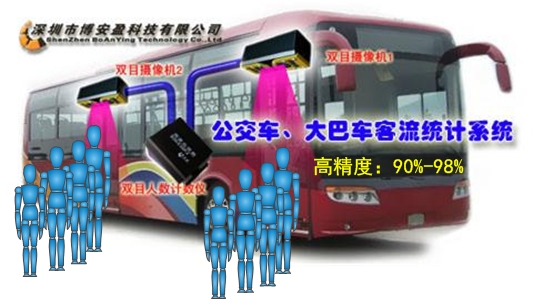

公交车前后门安装示例

公交车前后门安装示例

宽门安装示例

宽门安装示例

多车门安装示例图

多车门安装示例图

一台iBoin-VPC双目计数仪支持连接一台或两台双目摄像机,可分别检测前、后两个车门通道,或将多台计数仪和多台双目摄像机连接起来,可以检测1.2米-10米的通道。若是三个门或多个门的车,可以将多台计数仪和多台双目摄像机用网线连接起来,并可共用一个GPS/GPRS模块或串口传输数据。

计数仪软件型号 说明
iBoin-VPC-21V 单车门计数仪,可接一个双目摄像机
iBoin-VPC-22V 两车门计数仪,可接两个双目摄像机
iBoin-VPC-21V-GGM 单车门计数仪带GPS/GPRS模块,可接一个双目摄像机
iBoin-VPC-22V-GGM 两车门计数仪带GPS/GPRS模块,可接两个双目摄像机
iBoin-VPC-WG 宽门计数仪,增加一个双目摄像机,增加60-70cm检测宽度
iBoin-VPC-MG 多车门计数仪,每台计数仪可接1或2个双目摄像机
iBoin-VPC-MG-GGM 多车门计数仪,每台计数仪可接1或2个双目摄像机,带一个GPS/GPRS模块
计数仪和DVR在公交车上的数据流程图

计数仪和DVR在公交车上的数据流程图

商场客流统计系统图

商场客流统计系统图

GGM模块

iBoin-VPC双目计数仪可以选配iBoin-GGM(GPS/GPRS)模块,就具有了GPS定位功能和GPRS数据通信功能。计数仪可以将包含地理坐标信息的每一条客流记录实时发送到后台电脑中,存到数据库里,供报表软件和用户的其它应用使用。 由于的iBoin-GGM模块和计数仪之间是通过两个RS232串口进行通信的,因此,选装了GGM模块后计数仪只有一个RS232的输出可用,如外接LCD进出人数显示屏。iBoin-GGM模块的特性如下:

GPRS特性

GPS特性

  • 四频 850/900/1800/1900MHz
  • GPRS multi-slot class 10 标准
  • GPRS mobile station class B 标准
  • 满足GSM phase 2/2+ 标准 Class 4 (2 W @ 850/900 MHz) Class 4 (2 W @ 850/900 MHz)
  • 低功耗
  • GPRS class 8/10: 最大 85.6 kbps (下行速率)
  • 定位精度 : <2.5米 CEP
  • 功耗 (GSM空闲模式) 捕获:77mA 追踪:76mA
  • 接口 SIM卡接口 GPS和GPRS两个天线连接器

其它

配件:GPS/GPRS天线:各5米
认证:CE和ROHS

物理特性

尺寸 — RJ45×1标准以太网口
— 双目计数仪:154×120×45mm (L×W×H) — USB1.1×2 通用串行总线端口
— 双目摄像机:126×50×48.5mm(L×W×H) — 数字隔离GPI/O
电源 (4个电平+4个开关量输入+2继电器输出)
— 电源输入:DC12/24V(8-36V宽电压输入) — GPS+GPRS模块(可选)
— 双目摄像机功耗:≤3W 环境适应
— 计数仪功耗:≤5W — 平均故障间隔时间: >40000小时
通讯接口 — 工作温度范围:-25~+55℃
— RS485×1标准串行接口 — 相对湿度:10%~90%不冷凝
— RS232×1标准串行接口 — 散热:被动结构式散热

注: 以上产品技术参数信息仅供参考,如有技术规格信息变动或错误,恕不另行通知,以产品说明书为准。
