BOIN-E IOVT 車聯網終端
一、產品特徵
BOIN-E車聯網終端產品是一款高度智慧化、高集成度的新一代真正意義上的商用車智能車聯網（Internet of Vehicles ）終端（Vehicle Terminal）。

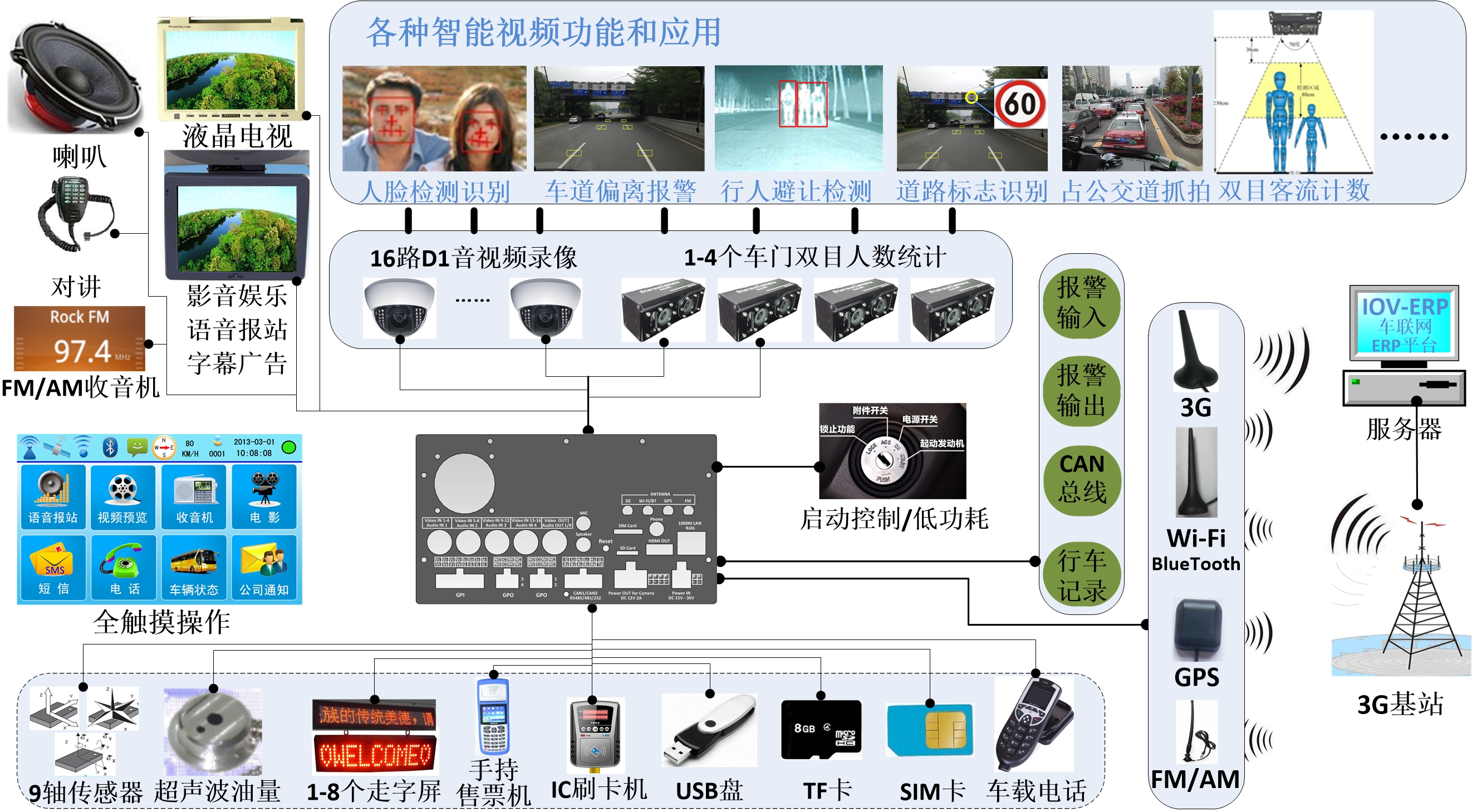

BOIN-E車聯網智慧終端機是整合“人”、“車”、“站”、“線”四大要素的新一代商用車智慧終端機設備，具有若干車載設備的功能：
車載GPS、車載硬碟錄影機（Vehicle-DVR）、客流統計儀、行車記錄儀、語音報站器、車載廣告機、油控器、全景泊車輔助系統、車載收音機、車載導航機、違章佔用公車道抓拍等，還具有如下智慧視頻功能：
16路D1錄影雙碼流錄影、支援1-4個車門的客流計數（雙目）、支持客流計數的“動靜分離”錄影、乘客人臉檢測、司機人臉識別身份認證、防疲勞駕駛、道路擁堵資訊採集、車道偏離報警、道路標誌識別、前方行人檢測避讓系統、前車距離測量警告系統、盲點信息系統、車牌識別等，並預留了充分的各種介面，可以連接車上各種設備，如：
車內液晶電視機、車身和車內走字屏、手持售票機、無人售票IC卡讀卡機、車內音響、麥克風、CAN匯流排、報警按鈕等。
所有的這些功能，都集成在一個帶7寸液晶觸控式螢幕的兩錠（2 DIN）主機殼裡，可以非常方便的安裝在駕駛台的儀錶板上，非常利於使用和維護。
二、產品功能

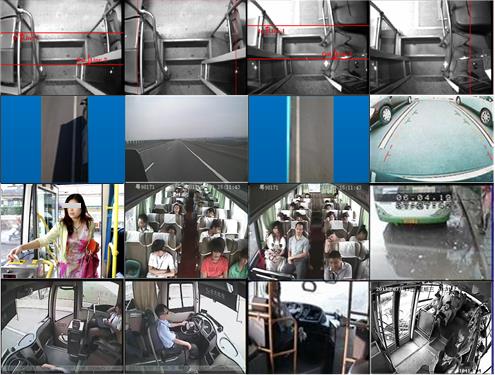

1、視頻錄影監控
16路視頻4路(可擴至16路)音訊同步輸入，2路視音訊同步輸出；
智慧視頻檢測資訊和定位資訊封裝入錄影碼流中；
即時3G/Wi-Fi視頻上傳，遠端下載錄影；
觸控式螢幕重播；3G遠程重播；Wi-Fi遠程重播；
2、雙目人數統計
支持1-4個車門的客流計數（雙目），92%-98%的高精度高穩定性的雙目人數計數功能，結合動靜分離的錄影和票務管理、站務管理流程，徹底監控票款。
“動靜分離”錄影：支持雙目攝像機客流計數的“動靜分離”錄影，將每個車門的視頻進行即時內容索引，將有人上下車的視頻片段依次拼接起來，並疊加字元資訊或乘客人臉照片，便於核對上下乘客人數，還可以結合捕捉到的人臉和GPS資訊，精確的區分乘客的坐車區間。
3、GPS位置監控
支援中國的北斗(COMPASS)系統、美國的全球定位(GPS)系統、俄羅斯的格洛納斯(GLONASS)系統、歐洲的伽利略(GALILEO)系統，可選單獨的模組，或四合一的模組。
支援混合定位功能，在GPS系統盲區中，自動採用9軸感測器資料完成精准的定位功能。
支持各種監控和報警功能：停車時間超長報警；超速報警；區域越界報警；區域入界報警；駛入節點報警；駛出節點報警；GPS未定位報警；GPS天線短路報警；天線故障；天線開路報警；閘道報警。
位置回報: 三種回報方式：定時，定距，定時加定距回報，同時支持拐點回報。支援多個伺服器: 從伺服器可做備選伺服器。
盲區補傳：30秒上傳位置，資料記錄高達18個小時。
車輛控制：可同時斷油，斷電。
4、影院、電視、廣告播放
可在車載液晶電視機上，播放DI畫質（720×576）或用HDMI播放高清畫質（1920×1080）的視頻檔、廣告、MP3、圖片。可以按劃分區域分別、同時播放多達16個區域的視頻、圖片、滾動字幕資訊。支援多種格式的視頻、圖片、聲音格式。
車載影音/廣告/字幕/報站
車載影音/廣告/字幕/報站
5、FM收音機
全球FM頻段（76-108MHz）和AM頻段（520-1710KHz）；身歷聲類比音訊信號輸出；自我調整身歷聲噪音消除（SNC）功能。
6、車內廣播
支援連接麥克風和車身音響，實現廣播和卡拉OK功能。
7、語音報站
根據GPS采點資訊，BUS到站/到服務區時，IOVT會自動語音+字幕/圖片/視頻報站，當GPS錯誤時，可手動按鈕糾正；也可全手動報站。
8、開/關門視頻切換
自動切換開門和關門狀態下的視頻顯示；若只開一個門，則該門對應視頻全屏顯示，若開兩個門及兩個以上門，則四分割顯示，每個門對應一個通道，按兩下某個通道可全屏；
開關後門視頻切換
9、全景倒車
當司機使用倒檔，7寸觸控式螢幕會自動切換至預先設置的車身前、後、左、右的四個（或一個）攝像頭的圖像，供司機查看使用，實現安全倒車。
倒車視頻切換
10、行車資訊記錄
8個開關量接入：振動、刹車、門邊、左燈、右燈、遠光燈、ACC、油路控制；
符合國際GB/T 19056-2003 汽車行駛記錄儀器標準；
符合交通部 JT/T794-2011、JT/T808-2011標準
32種CAN信息：
發動機轉速、車速、油門位置、刹車狀態、離合狀態、指令扭矩、實際扭矩、需求扭矩、摩擦扭矩、發動機負荷、時間油耗、里程油耗、水溫、燃油溫度、機油溫度、增壓器溫度、中冷器溫度、發動機艙溫度、氣溫、燃油壓力、機油液位、機油壓力、冷卻水位、增壓壓力、進氣壓力、大氣壓、電壓、平均油耗、總油耗、總里程、發動機總工時、發動機總轉數。
連接各種串口設備
IOVT車聯網終端具有5個串口（3個RS232和2個RS485）可連接如走字屏、IC卡考勤機、指紋考勤機、超聲波油料檢測器、IC卡ID卡投幣售票機等，由IOVT統一管理和調度，並將相應資料上傳至中心伺服器。
11、IC卡售票機
IOVT可以通過串口（RS232/RS485）連接車上現有的IC卡售票機，將刷卡資料保存和上傳到中心伺服器。
12、走字屏
可連接車頭車尾車內車側1-8個LED走字屏，顯示各種報站/廣告等文字資訊。
13、油料監控
可獲取油箱油浮子的信號和油料資料，也可以加裝超聲波油控器，即時獲取油箱油料資料，根據油料消耗資料，即時記錄和上傳油料使用異常情況。
14、超聲波油料檢測器
超聲油料檢測器，可以檢測出油箱的任何液體（如柴油，汽油等）的即時液面高度，再換算成油箱的容積，就能獲得即時油料的體積變化。安裝非常簡便，只需固定在油箱底部，無需改變油箱的任何結構，非常準確和安全。
15、9軸感測器
9軸感測器可以即時獲得: 3軸加速度計、3軸陀螺儀、3軸磁強計的共9個值。因此，IOVT可以檢測出車輛的急刹車/急加速/急下降、急轉彎/側傾/翻車、指南針信息。配合刹車和油門等檢測資訊，可以生成司機駕駛行為報表，用作司機考核。
GPS的慣性導航：當汽車行駛到隧道或城市高大建築物附近，沒有GPS訊號時，可以通過陀螺儀來測量汽車的偏航或直線運動位移，從而繼續上報車輛位置資訊和導航。
16、*司機人臉識別（考勤/防疲勞駕)
在儀錶盤上放裝一個攝像機，用於司機人臉檢測和人臉識別，並可以檢測是否帶墨鏡，可將這些即時身份認證資訊用於考勤管理和防止司機長時間疲勞駕駛車輛管理。
17、*道路標誌識別
通過車頭的攝像機，檢測道路右側或道路上方龍門架上的道路資訊標牌，結合司機的駕駛行為，判斷並提醒司機，並上傳到中心伺服器，生成報表或對駕駛規範進行考核。
18、乘客上車人臉檢測
支援乘客上車D1視頻中的多人臉檢測，最小眼距20圖元以上，人臉照片可疊加在視頻錄影上。
19、*道路資訊採集
採用智慧圖像分析技術，對車前、後方兩個攝像機的圖像，進行即時檢測道路的通暢、擁堵狀況，即時傳回調度中心。
20、*車道偏離報警/各行其道
通過客車兩側的攝像機，即時檢測車道線（白線/黃線），判斷車輛是否在車道內行駛，還是長時間壓線行駛，根據設置的時間和車輛行駛的速度，做出判斷結果或報警，可以設置車道線的顏色（白色/黃色）。根據檢測判斷結果，生成司機的駕駛行為報表，對駕駛員進行駕駛規範的考核。
左側
車前方圖片
右側
21、*抓拍違章佔用公車道車輛
通過智慧視頻分析技術對在公交專用車道上行駛的所有機動車進行檢測，並通過車型分類和車牌號碼識別，篩選出非公車輛，在確定違法後完成圖像抓拍取證，同時生產違法記錄（日期、時間、地點、違法類型、車牌號、照片等）並將違法記錄自動上傳到中心伺服器或保存到本
地存儲中。實現了對公車專用車道裡的非公車全自動抓拍。
違章證據充分，公車全程對車輛前方視頻進行標清錄影（720×576），且對違章車輛抓三張（較遠全景、近距離車輛全貌、車牌特寫）
22、*行人檢測避讓系統
通過車頭被動紅外熱成像攝像機，即時檢測道路前方的行人，夜間自動在觸控式螢幕上顯示即時紅外視頻，一旦發現前方有行人，會聲光提示司機注意。
23、電話、短信
集群呼叫功能：通過GPRS/3G資料通道，實現司機和中心管理員通話功能
通訊功能：實現與中心平臺雙向資訊交互、撥打接聽電話、短息下發接收
呼叫中心功能：中心監控平臺可任意設置呼叫中心號碼，下發到終端
語音播報功能：中心下發調度資訊，終端通過tts朗讀資訊內容
24、乘客下車按鈕
IOVT設備可以連接車內的欄杆扶手上裝配的下車按鈕，如有乘客按下按鈕，液晶屏和蜂鳴器會提示司機，有乘客需要下車。
25、*手持售票機無線接入（Wi-Fi/BlueTooth）
可連接帶Wi-Fi功能的手持售票機，當售票員賣出一張車票後，售票資訊會自動傳輸到IOVT設備中保存，或上傳至中心伺服器。
26、司機報警按鈕
在駕駛台儀錶板附近，用現有的按鈕或加裝緊急報警按鈕，當司機按下緊急報警按鈕時，全車視頻全部錄影，並上傳報警資訊到中心伺服器。
也可設置語音功能：車內設有緊急求助按鈕，可按下緊急求助按鈕進行報警求助，一鍵通話。
27、*乘客手機接入（Wi-Fi/BlueTooth）
乘客可用手機通過Wi-Fi或BlueTooth連接IOVT終端，可以在彈出的意見欄頁面，填寫意見文字，並可上傳照片；提交後，可保存至IOVT設備，也可上傳至中心伺服器。
28、*NFC移動購票
支援卡模式（Card Emulation）、點對點模式（P2P Mode）、讀卡器模式(Reader/Writer Mode)
29、* IP語音通話
支援通過互聯網通話和局域網（Wi-Fi）通話。
30、*3G電視直播
編碼壓縮率高，系統集成度高，體積小，傳輸碼率在600K-2Mbps條件下，能實現圖像清晰，系統穩定，完全達到了標清（720×576）格式的圖像解析度。
31、*導航功能
中心導航、自導航功能：平臺下發目的地到終端，終端自動打開地圖規劃好路徑，實現中心導航功能
路徑優化派單：派送位址經過中心優化，下發到終端，終端根據優化的位址，實現導航工作
3G認證
? AT&T, Rogers /? TIM /? FCC/? ROHS/? REACH/? PTCRB
三、產品指標
| 作業系統 | 嵌入式Linux作業系統 |
| 視音訊輸入 | |
| 視頻輸入 | 16路類比視頻輸入，航空插頭（電平：1.0Vp-p，阻抗：75Ω），PAL/NTSC自我調整 |
| 音訊輸入 | 4路（可擴至16路），航空插頭（線性電平，阻抗：1kΩ） |
| 視音訊輸出 | |
| CVBS輸出 | 2路，CVBS信號（航空插頭，電平：1.0Vp-p，阻抗：75Ω)；解析度：PAL制式720×576，NTSC制式768×480；1路HDMI高清輸出（1920×1080） |
| 音訊輸出 | 2路，航空插頭（線性電平，阻抗：600Ω） |
| 視音訊編碼參數 | |
| 視訊壓縮 | 標準H.264；解析度：4CIF/2CIF/CIF/QCIF；幀率：PAL：1/16–25幀/秒、NTSC：1/16–30幀/秒 |
| 視頻碼率 | 32K-2M可調，自訂上限8M/bps |
| 碼流類型 | 可選視頻流或複合流 |
| 音訊壓縮 | 標準G.711；碼率16kbps |
| 雙碼流 | 雙碼流分別都支持：4CIF/2CIF/CIF/QCIF |
| 智慧視頻分析 | |
| 雙目數人數 | 支援1-4個車門，每個雙目攝像機檢測120cm的車門寬度，檢測精度93%-98% |
| 人臉檢測 | D1圖像的多人臉檢測，支援140cm的車門，臉部角度30-45度以內。 |
| 人臉識別 | 支援一對多的比對，比對時間500ms |
| 車道偏移 | 暫無 |
| 行人避讓 | 暫無 |
| 道路標誌 | 暫無 |
| 車道偏移 | 暫無 |
| 硬碟驅動器 | |
| 存儲 | 支援2塊2.5英寸SATA介面的HDD/SSD硬碟 |
| 資料備份 | 支援SD卡、USB盤備份，支援Wi-Fi連接備份 |
| 無線傳輸 | |
| 3G功能 | 內置EVDO、WCDMA、TD-SCDMA模組（可選） |
| 2G功能 | GSM（可選） |
| Wi-Fi功能 | 內置Wi-Fi模組，支援802.11 a/b/g/n，雙頻2.4G/4.8GHz，支援WDS無線中繼 *支援Wi-Fi熱點，可連接車上乘客254台手機/筆記本等無線終端 *可連接Wi-Fi手持售票機 |
| 藍牙 | BlueTooth通道數79個；頻率：2.402G-2.480G；範 圍：10-20米 |
| 衛星定位 | |
| GNSS定位 | GPS、GLONASS、Galileo、Compass北斗二 |
| 基站定位 | 無GPS信號時，蜂窩輔助定位 |
| 9軸感測器 | 無GPS信號時，3軸加速度和3軸角速度定位 |
| 特色功能 | |
| 收音機 | 身歷聲FM/AM |
| 9軸感測器 | ±2/±4/±8/±16g動態選擇滿量程線性3軸加速度 ±250/±500/±2000dps動態選擇滿量程3軸角速度 ±2/±4/±8/±12高斯動態可選擇滿量程的3軸磁強度 |

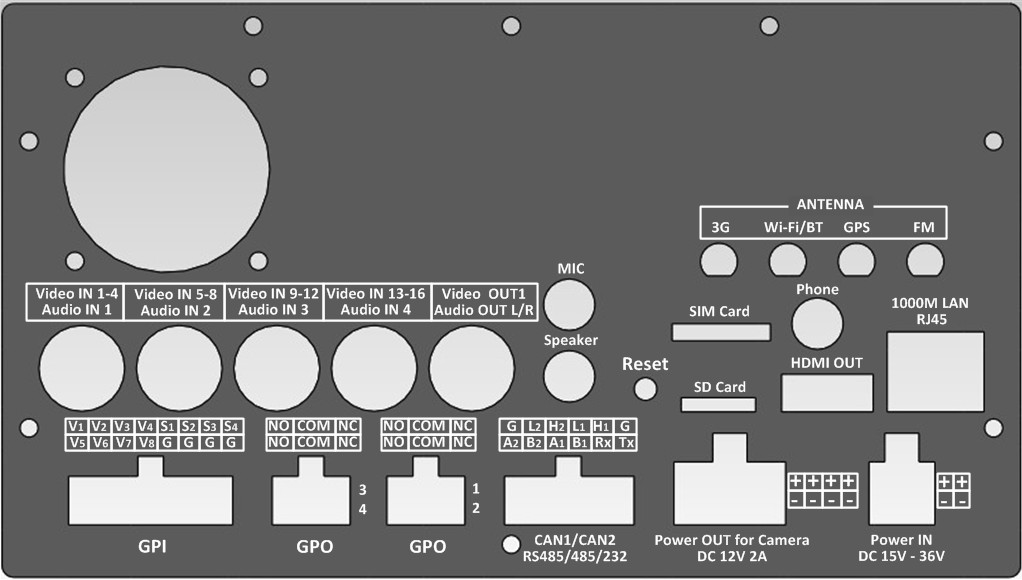

| 功能介面 | |
| 觸控式螢幕 | 7寸電阻觸控式螢幕，全觸摸輸入。解析度800×480；16:9液晶屏。功能按鈕2個，開關1個 |
| GPI輸入 | 4路高/低電平信號輸入；8路開關量信號輸入；預留1路脈衝信號輸入 |
| GPO輸出 | 4路，開關量輸出（常開/常閉輸出） |
| 串口 | RS232介面3個、RS485介面2個 |
| LAN網口 | 1個千兆網口，RJ45頭 |
| SIM卡 | 1個，標準SIM卡插槽 |
| SD/SDHC卡 | 前置面板1個，1個後置，標準插槽 |
| USB介面 | 前置面板1個，1個後置，Mini USB介面 |
| 天線介面 | 3G天線1個，Wi-Fi天線1個，GPS天線1個，BT藍牙天線1個，FM/AM收音機天線1個 |
| 電源輸出 | 4組DC 12V 電源輸出，可供16個攝像機使用 |
| MIC/Speaker | 耳機/麥克風，不帶功放 |
| 其它 | |
| MTBF | 平均故障間隔時間＞40000小時 |
| 工作溫度 | -25～+55℃ |
| 相對濕度 | 10%～90%不冷凝 |
| 散熱 | 被動結構式散熱 |
| 電源輸入 | 寬幅電源輸入（DC +15～+36V），如24V公車 |
| 電源輸出 | DC 12V / 2A，為攝像機或其它外設供電 |
| 功率 | ≤25W；支援待機狀態，待機功耗≤0.05W |
| 重量 | 約3.5Kg（不含硬碟） |
| 外觀尺寸 | 178×150×100mm（L×W×H) 標準2 din主機殼 |
| 操作方式 | 全觸控式螢幕操作和3個前置功能按鈕；遙控器 |
注：以上產品技術參數資訊僅供參考，如有技術規格資訊變動或錯誤，恕不另行通知，以產品說明書為准。
