iBoin-IPC-DX智能单目人数统计软件

技术特点

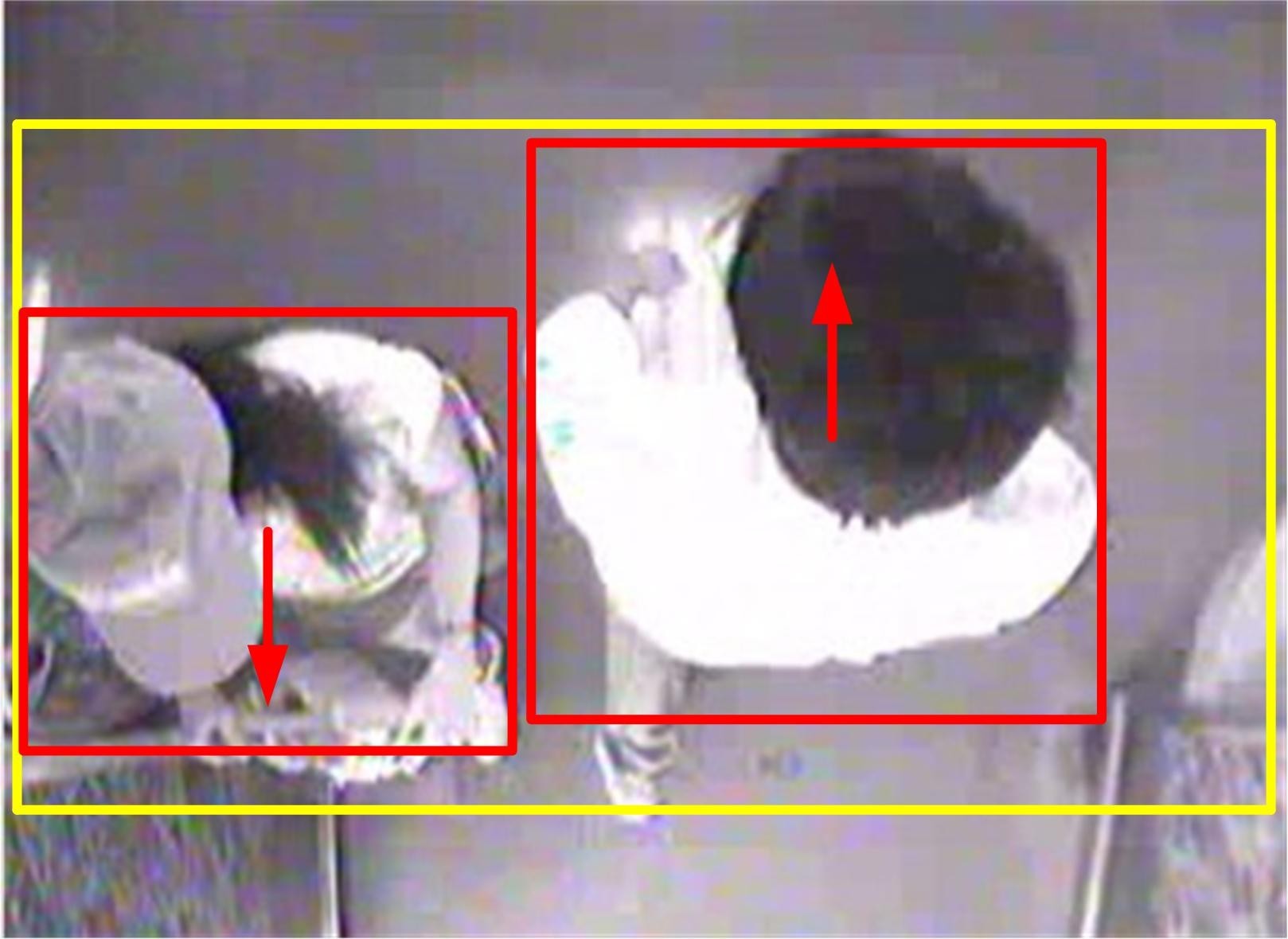

智能人数计数示意图

智能人数计数示意图

  • 软件安装简单,使用方便,维护量小, 便于扩展
  • CPU占用少,单PC可支持1-16路人数计数功能
  • 适应各种光线环境,即使全黑环境(需红外补光)
  • 支持各种视频采集卡、DVR/DVS数字视频、USB摄像机;
  • 能对图像丢失、遮挡、位移等自动报警;
  • 支持微软多种操作系统:Windows 2000/xp/2003/Vista/7;
  • 支持MS SQL和ACCESS数据库;
  • 提供API接口,便于二次开发;
  • 支持串口连接进出人数显示屏幕

产品简介

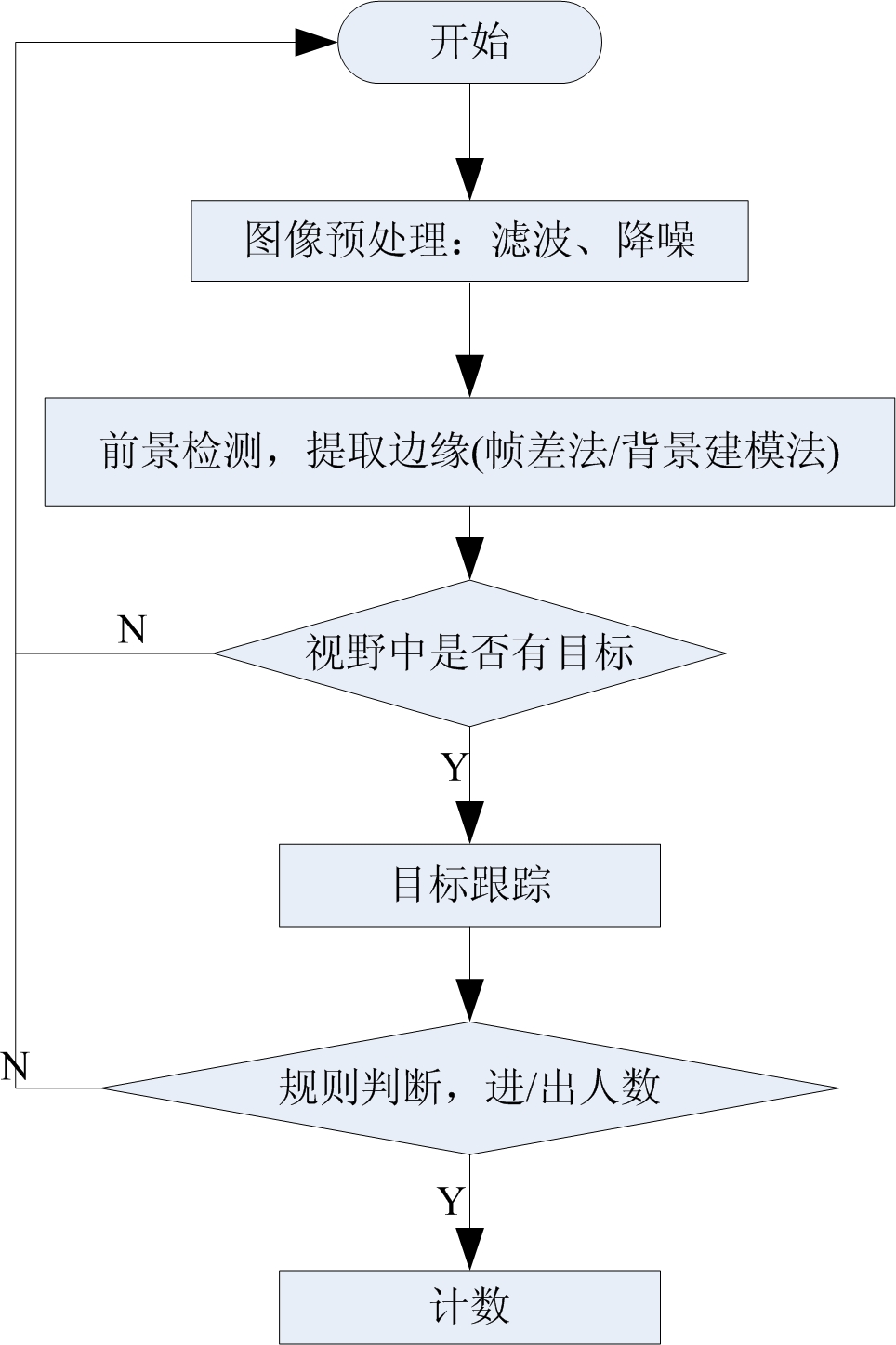

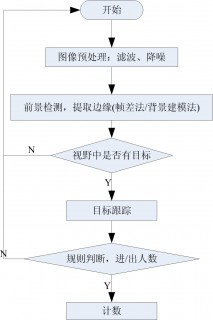

运动物体检测算法流程

运动物体检测算法流程

iBoin-IPC-DX智能单目人数统计软件是一款基于Windows操作系统的智能视频人数计数软件。该软件运用计算机视觉(Computer Vision)技术,通过对连续视频图像的处理和分析,将运动物体从视频背景中检测、分离出来,再进行筛选、过滤,获得真实的运动物体,再对其进行跟踪分析,结合计数线进行判断,将符合计数规则的目标的通过行为,进行计数。算法流程详见右图。

通过物体分类算法,我们能将所有的运动物体分为“人”、“车”、“未知物体”,从而获得更准确的检测结果。

再配以多种过滤器(过滤物体大小;大小改变率;物体阴影、物体运动方向;物体宽度、高度、长宽比、区域、特征、速度等过滤)和精细的逻辑规则判断,能真实、准确的获得报警结果。

计数结果的数据可通过TCP/IP传送到远程(如企业总部),也可以通过计算机的串口(RS232)输出,到LED计数仪显示屏上,也可以将人数信息通过手机短信、彩信等,实时发送给手机用户。

安装示例

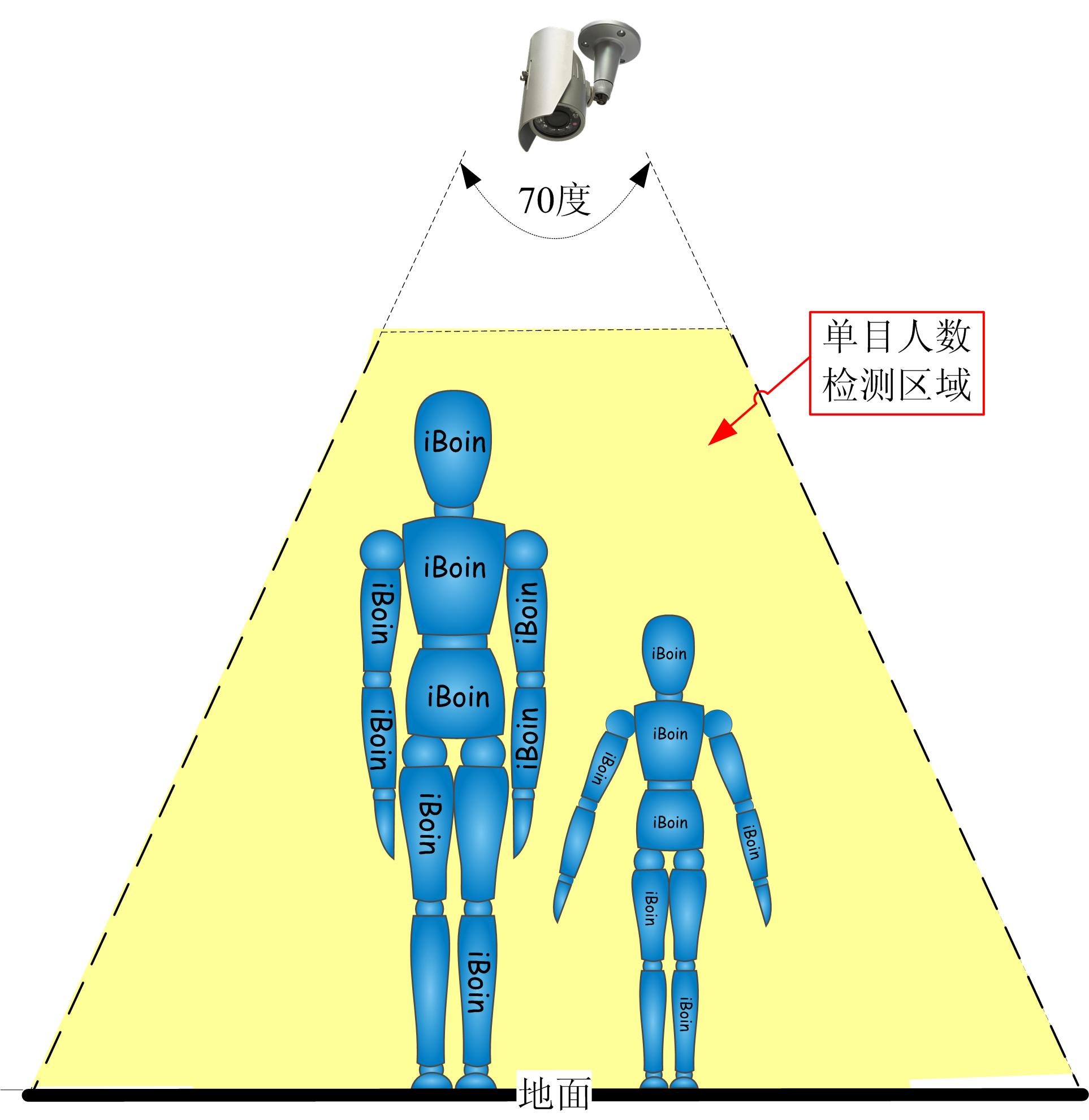

单目摄像机检测区域

单目摄像机检测区域

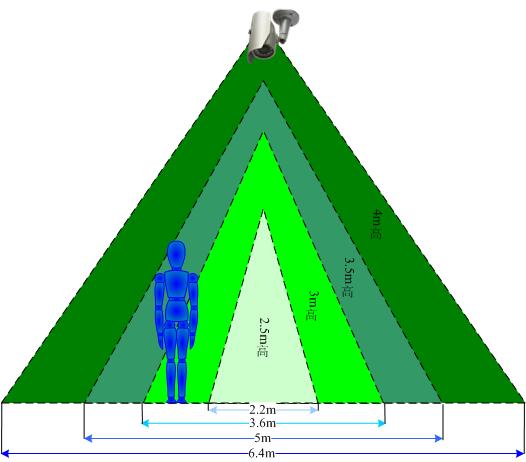

摄像机安装高度对应检测宽度

摄像机安装高度对应检测宽度

产品逻辑模块

iBoin-IPC-DX智能单目人数统计软件由六个逻辑模块组成,人数计数模块、计数规则设置模块、报表查询模块、系统配置模块、系统服务模块、数据库模块。
1、智能视频计数模块:该模块是智能人数统计软件的核心,应用视频分析算法,处理获取到的每帧视频左右图像,求出实时视差和背景相减,获得运动物体,再将其运动信息和事先的计数规则匹配,若相符则计一个数。
2、计数规则设置模块:创建、修改、保存每路视频分析的规则和参数。
3、报表查询模块:接收人数计数模块发送来的各种记录,查询和分析人数记录。

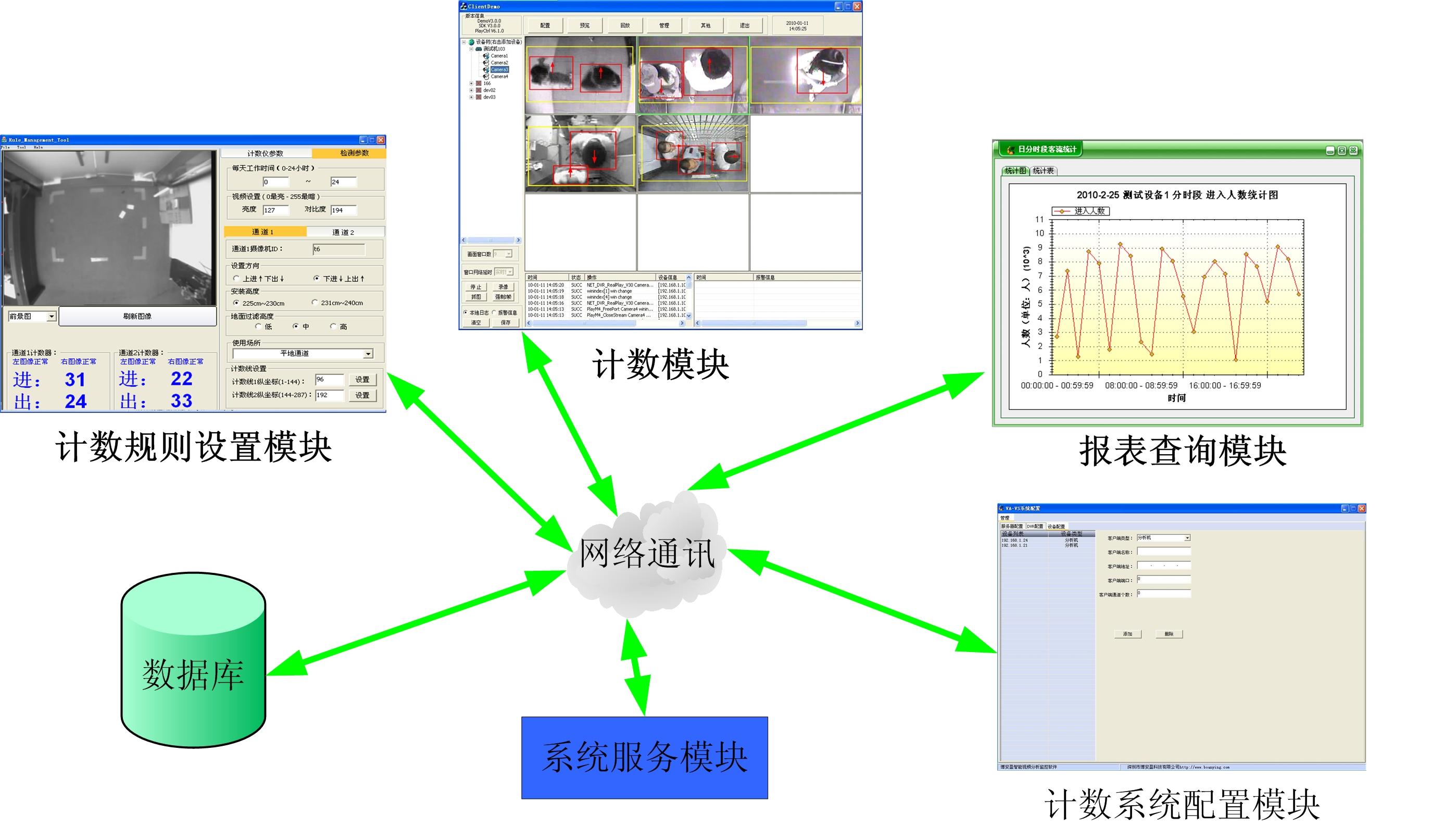

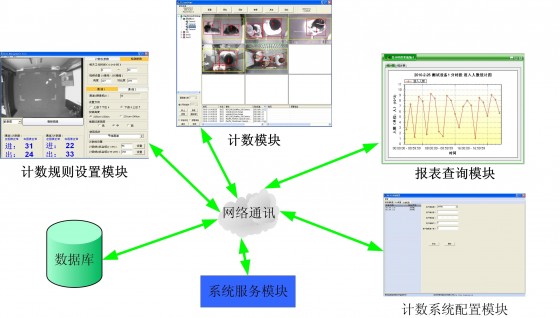

VA-PC1-D-WIN智能单目人数统计软件逻辑图

iBoin-IPC-DX智能单目人数统计软件逻辑图

4、系统配置模块:配置智能人数统计软件每个模块的信息和数量。
5、系统服务模块:动态统一分配各客户端的注册内容和权限。
6、数据库模块:存储各种信息:设置信息、规则信息、记录信息、日志信息等。
每个模块在系统实施部署的时候,可以根据需要,按照权限设置,集中或分别部署在一台或多台计算机中,让多个系统管理员或操作人员进行并行操作和实时处理报警,几乎没有每个模块的部署数量限制,充分体现了该系统的强大扩展性和适应性。

产品部署

iBoin-IPC-DX智能单目人数统计软件的逻辑模块可灵活部署和安装,便于系统升级和扩容,如,可以部署在一台监控PC机上,作为单机使用;也能部署在不同的PC机上,同时分析和管理成百上千路视频,用做大型监控系统使用。

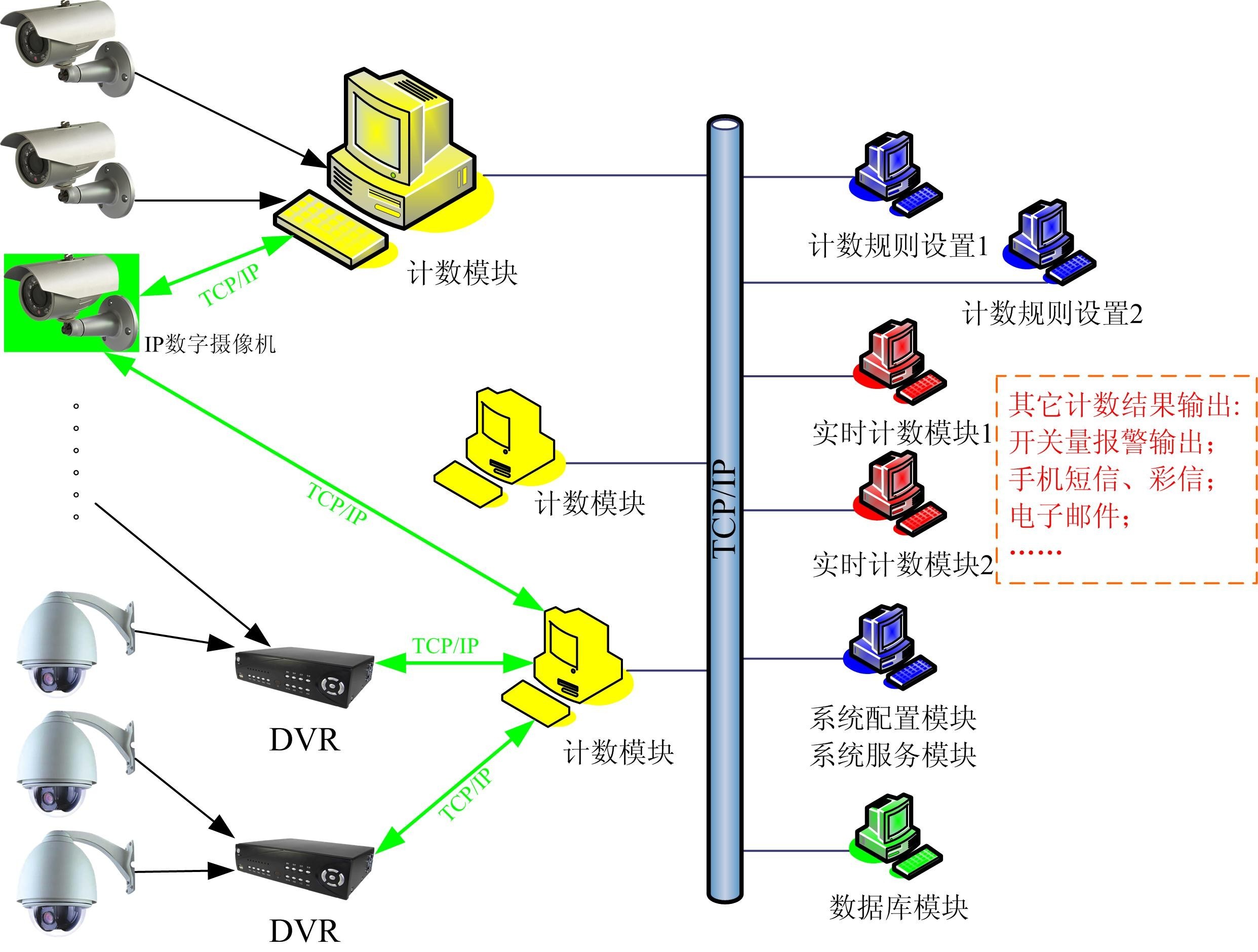

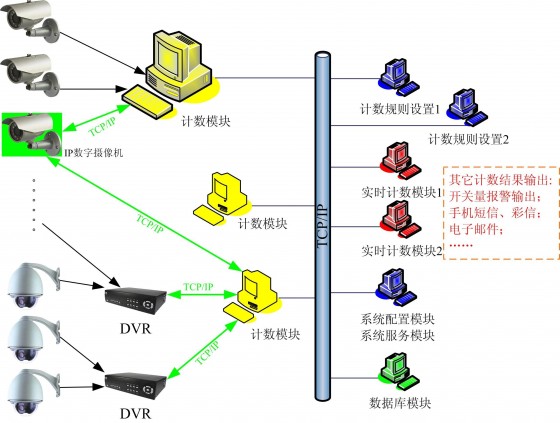

VA-PC1-D-WIN智能单目人数统计软件部署图

iBoin-IPC-DX智能单目人数统计软件部署图

“iBoin-IPC-DX智能单目人数统计软件”部署图
说明:
通过视频采集卡,可接入任何模拟摄像机;
通过厂商提供的DVR解码SDK,可接入任何网络IP摄像机;
支持1024台计数分析计算机;还可连接博安盈的嵌入式视频分析设备;
计数规则设置模块可以部署在任何计算机中,根据权限使用;
报表查询模块可以部署在任何计算机中,根据权限使用;
计数结果可以在本地计算机上实时显示,还可外接串口LED液晶屏计数器、手机短信、彩信、电子邮件等;

多样化报表

iBoin-IPC-DX智能单目人数统计软件的报表分析模块软件提供20多张各式报表,能够准确的反应出:客流量、实时滞留人数、客流高峰时段、区域客流拥挤度、客流量对比、同期客流量对比等丰富的客流信息,以方便管理人员做出科学的决策。提供灵活的统计报表和报表样式选择和功能、形式的定制等。

  • 包含曲线图、柱状图、饼状图等图表形式
  • 提供自定义、日、周、月、季度和年度等形式报表
  • 提供近20种外观
  • 可以导入、备份、还原数据库

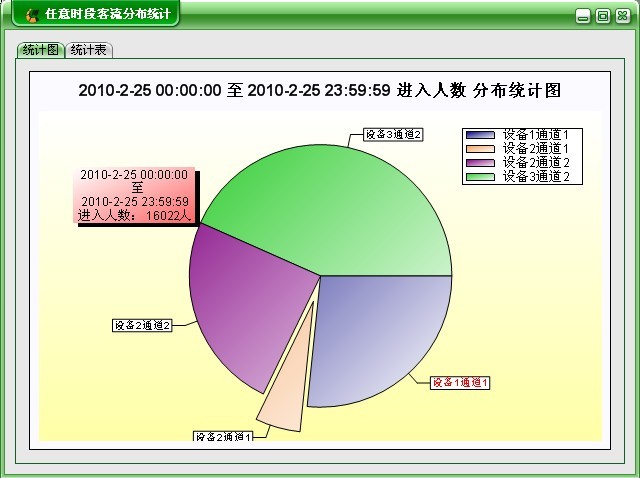

自定义时段人数统计报表

自定义时段人数统计报表

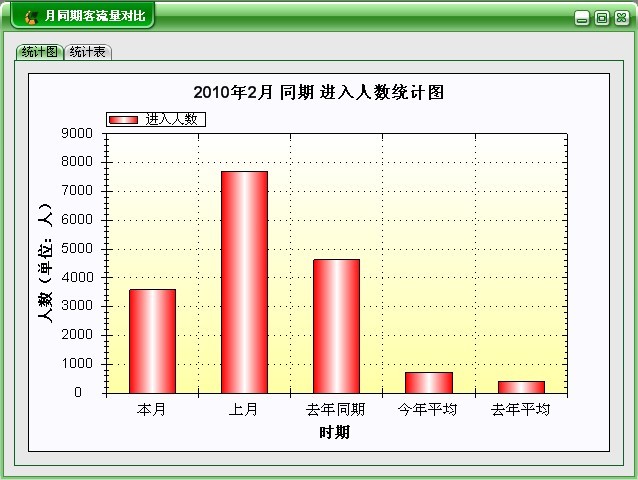

月同期人数对比统计报表

月同期人数对比统计报表

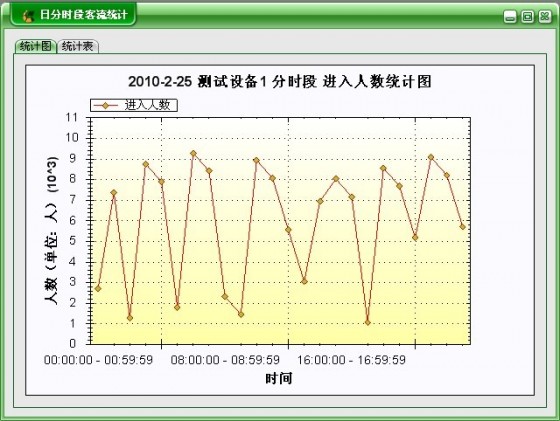

每日分时段人数统计报表

每日分时段人数统计报表

硬件要求

智能单目人数统计软件的计数模块所在计算机的硬件配置建议如下,更好的配置会有更快的处理效率。

  • CPU:Pentium 4 DUO 2G
  • 内存:2GB
  • 硬盘:160GB
  • 网络:10/100M以太网
  • 操作系统:Windows XP SP2
  • 采集卡或DVR的解码SDK

算法性能指标

统计精度
综合精度大于95%
视频格式
分辨率大于320×240的NTSC/PAL视频信号源,彩色黑白红外均可;模拟/数据信号均可
目标大小
不小于5×5像素,建议10×10像素
目标数量
每路视频可同时检测40个运动物体
人体运动速度
大于0.01米/秒,小于8米/秒
光照环境
室外全天候光线环境均可(配合宽动态摄像机)
可能少计情况
单个人;
穿着和背景颜色较接近的衣服
可能多计情况
独立经过的较大物体,如足球、报纸;
随身行李、抱小孩、推车;
小动物(猫狗)、近距离的蚊虫苍蝇等;
门外行人、车辆经过的影子

申明

就像任何智能检测识别技术一样,智能视频分析本身不能提供100%的检测精度。用户须知,在使用过程中的一些不确定因素,也会影响到最后的检测精度。
