VPC在公交车上连接使用方案
概述
博安盈公司自主研发的双目人数计数仪（iBoin-VPC），是一款基于双目立体视觉技术、智能视频分析技术研发的一款用于各种通道进行客流进出的高精度（95%-98%）人数计数产品。
VPC 具有RJ45、RS232、RS485、USB、GPIO（8+2）多种接口，有着多种连接和使用方式，本文将在公交车上的主要使用和连接方式介绍说明。
名称说明
| VPC: | Video People Counter, include one or two StereoCamera.视频人数计数仪，包括1个或2个双目立体摄像机 |
| DVR: | Digital Video Recorder数字硬盘录像机 |
| GPS: | Global Position System全球定位系统 |
| GPRS: | General Packet Radio Service通用分组无线服务技术 |
| 3G: | 3rd Generation的缩写，指第三代移动通信技术，是指支持高速数据传输的蜂窝移动通讯技术。目前3G存在四种标准：CDMA2000（移动），WCDMA（联通），TD-SCDMA（电信），WiMAX。 |
| WDS: | Wireless Distribution System，即无线分布式系统。通过在无线路由器上开启WDS功能，让其可以延伸扩展无线信号，从而覆盖更广更大的范围。WDS可以让无线AP或者无线路由器之间通过无线进行桥接（中继），而在中继的过程中并不影响其无线设备覆盖效果的功能。这样我们就可以用两个无线设备，让其之间建立WDS信任和通讯关系，从而将无线网络覆盖范围扩展到原来的一倍以上。 |
1 通过GPS/DVR发送记录，用平台自带的报表软件
1.1 设备连接和数据流程图
1.2?连接方式说明
1.2.1?车上设备连接
- 硬件连接
VPC串口（可选RS232/RS485）连接带GPRS/3G的DVR或GPS设备。 - 人数记录交换方式：
1)?VPC主动发送方式
VPC通过串口发送实时每一条记录给串口连接的DVR或GPS设备，DVR或GPS设备通过其自带的GRPS/3G将VPC记录实时透传至DVR或GPS设备的平台软件。
2)?VPC被动应答方式
DVR或GPS设备通过串口 向VPC发送命令，索取部分或全部记录，VPC收到命令后，即可相应命令。 - 视频录像
VPC可将前后门的两个双目摄像机共4路视频图像组合为一路四分割图像，通过视频线用模拟信号输出给DVR的一路视频输入，进行录像。
1.2.2?后台软件连接
GPS/DVR的服务器平台软件通过固定IP获取到电信中转过来的透传的VPC记录后，存入平台自己的数据库中，并使用自主开发的报表软件统计和查询客流信息。
2?通过GPS/DVR发送记录，用数据库交互记录
2.1?设备连接和数据流程图
2.2?连接方式说明
2.2.1?车上设备连接
- 硬件连接
VPC串口（可选RS232/RS485）连接带GPRS/3G的DVR或GPS设备。 - 人数记录交换方式：
1)?VPC主动发送方式
VPC通过串口发送实时每一条记录给串口连接的DVR或GPS设备，DVR或GPS设备通过其自带的GRPS/3G将VPC记录实时透传至DVR或GPS设备的平台软件。
2)?VPC被动应答方式
DVR或GPS设备通过串口 向VPC发送命令，索取部分或全部记录，VPC收到命令后，即可相应命令。 - 视频录像
VPC可将前后门的两个双目摄像机共4路视频图像组合为一路四分割图像，通过视频线用模拟信号输出给DVR的一路视频输入，进行录像。
2.2.2 后台软件连接—-数据库交互
GPS/DVR的服务器平台软件通过固定IP获取到电信中转过来的透传的VPC记录后，将客流记录数据以存入平台自己的数据库中，并将该数据库开放给博安盈的iBoin-VPC-Server.exe服务器软件访问，并拷贝到客流统计的数据库中，再使用博安盈自主开发的报表软件iBoin-PC-Report.exe软件进行统计和查询客流信息。
3 通过GPS/DVR发送记录，用TCP/IP协议传输记录

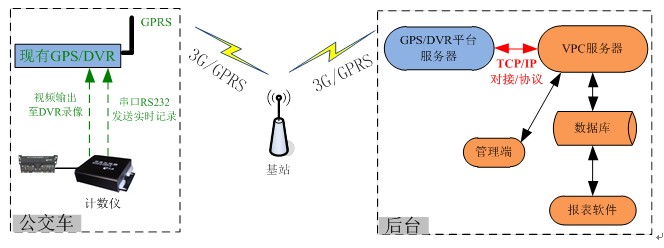

3.1 设备连接和数据流程图
3.2 连接方式说明
3.2.1?车上设备连接
- 硬件连接
VPC串口（可选RS232/RS485）连接带GPRS/3G的DVR或GPS设备。 - 人数记录交换方式：
1)?VPC主动发送方式
VPC通过串口发送实时每一条记录给串口连接的DVR或GPS设备，DVR或GPS设备通过其自带的GRPS/3G将VPC记录实时透传至DVR或GPS设备的平台软件。
2)VPC被动应答方式
DVR或GPS设备通过串口 向VPC发送命令，索取部分或全部记录，VPC收到命令后，即可相应命令。 - 视频录像
VPC可将前后门的两个双目摄像机共4路视频图像组合为一路四分割图像，通过视频线用模拟信号输出给DVR的一路视频输入，进行录像。
3.2.2后台软件连接
GPS/DVR的服务器平台软件通过固定IP获取到电信中转过来的透传的VPC记录后，可以存入平台自己的数据库中，或，通过协议将收到的VPC记录实时传输给博安盈的iBoin-VPC-Server.exe服务器软件，并由iBoin-VPC-Server.exe服务器软件写入数据库，并使用博安盈自主开发的报表软件iBoin-PC-Report.exe软件进行统计和查询客流信息。
4 通过自带的GGM模块发送记录
4.1 设备连接和数据流程图
4.2 连接方式说明
- 人数记录传输
VPC使用自带的GPRS/GPS模块通过GSM网络，向在公网中有固定IP地址的服务器上运行的博安盈iBoin-VPC-Server.exe服务器软件发送实时记录，并由iBoin-VPC-Server.exe服务器软件写入数据库，再使用博安盈自主开发的报表软件iBoin-PC-Report.exe软件进行统计和查询客流信息。 - 视频录像
VPC可将前后门的两个双目摄像机共4路视频图像组合为一路四分割图像，通过视频线用模拟信号输出给DVR的一路视频输入，进行录像。
5 通过无线局域网（WIFI路由器级联）发送记录
5.1 设备连接和数据流程图
5.2 连接方式说明
- 车上加装无线路由器
1路或4路的带WDS功能的无线路由器，（WDS，即Wireless Distribution System，无线分布式系统），通过网线和VPC连接连接。 - 人数记录传输
当公交车在站场以外行驶和上下旅客，客流记录会存入VPC的Flash中，可以保存131072条记录。
当公交车驶入站场，车上WIFI路由器会自动连接到场站的WIFI路由器，并自动连接上博安盈iBoin-VPC-Server.exe服务器软件，将VPC中尚未传输给Server的全部记录传入数据库，再使用报表软件iBoin-PC-Report.exe软件进行统计和查询客流信息。 - 视频录像（可选）
VPC可将前后门的两个双目摄像机共4路视频图像组合为一路四分割图像，通过视频线用模拟信号输出给DVR的一路视频输入，进行录像。也可以通过WIFI连接成功后，下载到电脑中。
6 通过有线局域网连接发送记录
6.1 设备连接和数据流程图
6.2 连接方式说明
- 路由器
将全部VPC用网线连接到路由器或交换机上，使服务器和全部VPC在同一个局域网。每台VPC都有一个IP地址。 - 人数记录传输
当进出顾客经过每个双目摄像机时，就会在计数仪中生成一条进出记录，存入VPC的Flash的同时，会自动传给博安盈iBoin-VPC-Server.exe服务器软件中，再使用报表软件iBoin-PC-Report.exe软件进行统计和查询客流信息.
当进出顾客经过每个双目摄像机时，就会在计数仪中生成一条进出记录，存入VPC的Flash的同时，会自动传给博安盈iBoin-VPC-Server.exe服务器软件中，再使用报表软件iBoin-PC-Report.exe软件进行统计和查询客流信息。
如果网络不通或服务器不能和VPC连接，每台VPC可以保存131072条离线记录，当网络连通时，VPC会自动重传未发送的记录至Server。 - 视频录像（可选）
每台VPC可将两个双目摄像机共4路视频图像组合为一路四分割图像，通过视频线用模拟信号输出给DVR的一路视频输入，进行录像。
注：以上产品技术参数信息仅供参考，如有技术规格信息变动或错误，恕不另行通知，以产品说明书为准。
