iBoin-DSP-6437-4CH四路DSP嵌入式开发板
方案简介
iBoin-DSP-6437-4CH四路DSP嵌入式开发板是博安盈公司针对4路视频图像处理而开发的硬件产品。板载高性能32位定点DaVinci? 数字视频处理器DSP-TMS320DM6437芯片，其工作主频最高可达700MHz，处理性能高达5600MIPS。iBoin-DSP-6437-4CH四路DSP嵌入式开发板以其多样的视频接口与丰富的板上资源，被广泛应用于智能视频分析、智能交通监控、人脸检测、人脸识别、烟火检测、工业视频检测、安防视频监控、视频编解码服务器、网络摄像机等产品中。四路嵌入式开发板有以下两种接口，配置和功能完全相同。

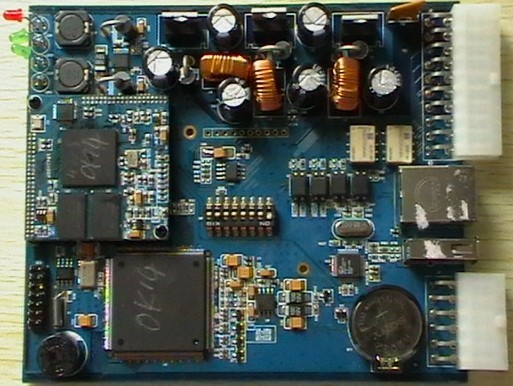

模块实物图
|
|
 iBoin-6437-4CHV四路DSP嵌入式开发板 |

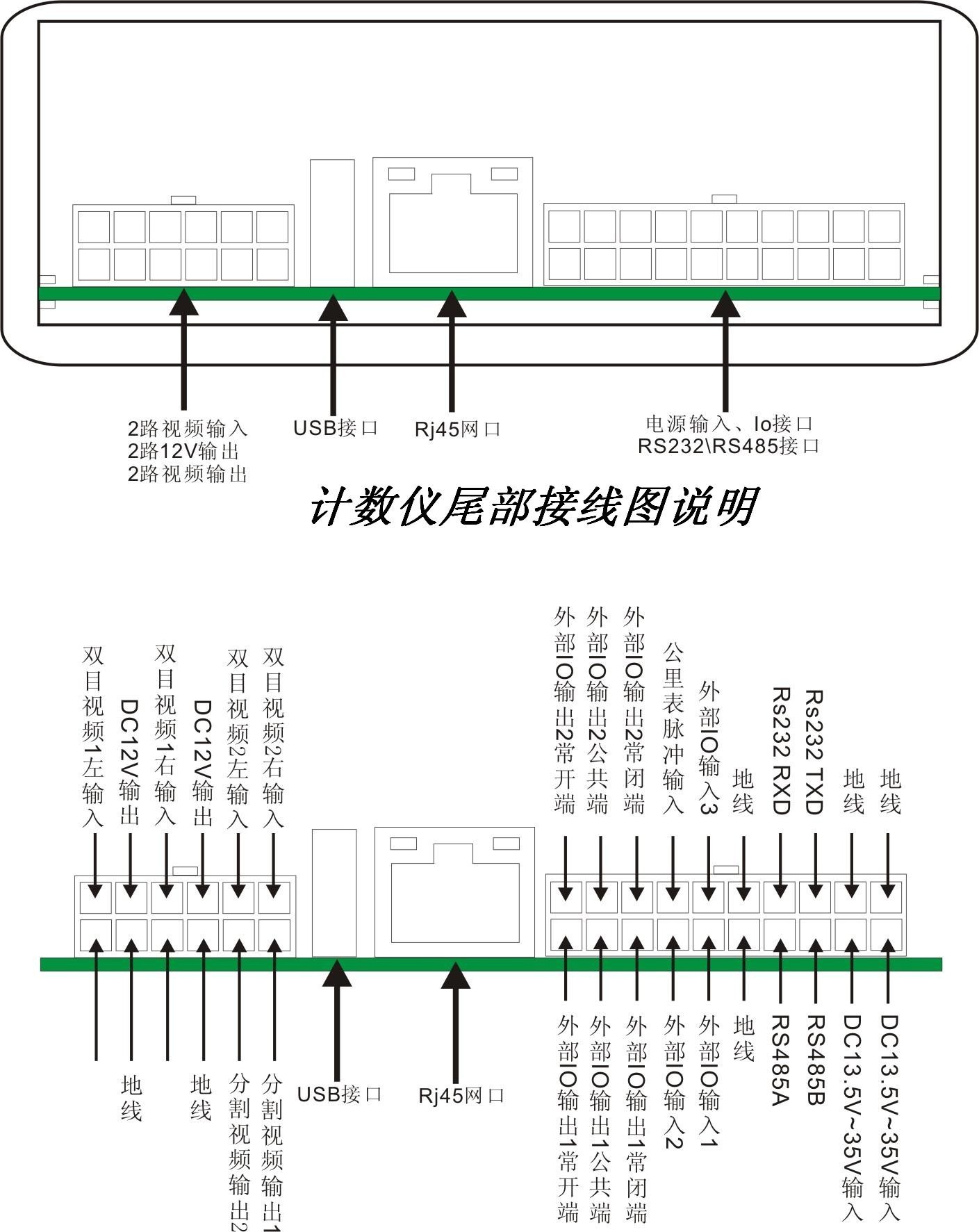

 iBoin-6437-4CH尾部接线图 |
 iBoin-6437-4CHV尾部接线图 |
开发板指标
| 名称 |
参数
|
| 主处理器 | 型号：Ti DaVinci? TMS320DM6437 / 6435 主频：400/500/600/700MHz 处理能力：3200/4000/4800/5600MIPS |
| DDR |
64MB DDR2-400工作时钟148.5MHz，最大128MB
|
| NOR FLASH |
8MB / 70ns~90ns / 最大16MB;
|
| GPIO |
4路独立光耦输入，拨码开关切换开关量/电平
|
| I2C |
标准I2C接口，传输可达400K bps
|
| UART |
两个UART,1M bps，一个RS232和一个RS485
|
| Ethernet MAC |
10/100 Mb/s ，IEEE 802.3 Compliant，自带EMAC
|
| EMIFA |
可以接SDRAM，USB等并口芯片
|
| JTAG |
仿真器接口
|
| 视频输入 |
CCD and CMOS Imager Interface；
BT.601/BT.656 Digital YCbCr 4:2:2(8-/16-Bit)，Interface； NTSC标准模拟视频信号（CVBS或Y/C选） |
| 视频模拟输出1 |
Four 54-MHz DACs for a Combination of Composite NTSC/PAL Video 四路模拟输出
|
| 视频数字输出2 |
可配置OSD菜单和字库的模拟图像输出
|
| 工作温度 |
0～70℃
|
| 机械尺寸 |
4CHV接口板：130×110mm/4CH接口板：160×110mm
DSP板：42mm×42mm |
驱动代码 |
产品光盘文件 |
|
|
标准配件 |
选配件 |
|
|
 iBoin-6437-4CH尾部接线图 |
 iBoin-6437-4CHV尾部接线图 |
注：以上产品技术参数信息仅供参考，如有技术规格信息变动或错误，恕不另行通知，以产品说明书为准。
