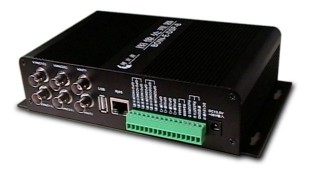

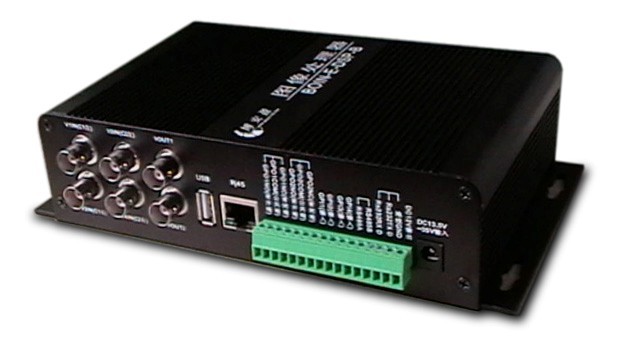

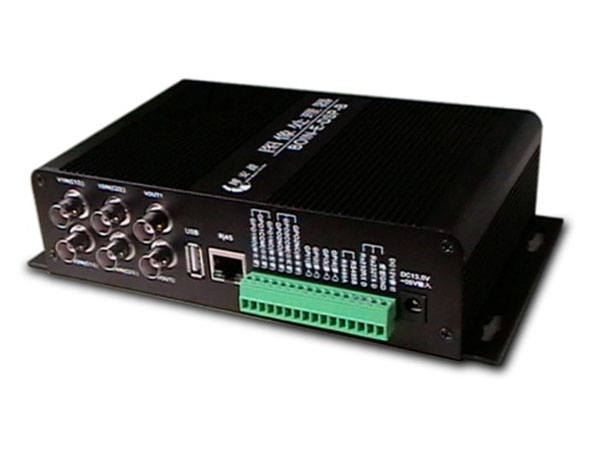

iBoin-VPC-S22双目人数计数仪
iBoin-VPC-S22双目人数计数仪
技术特点

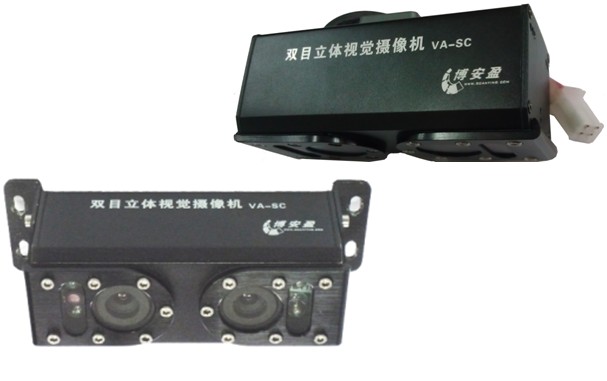

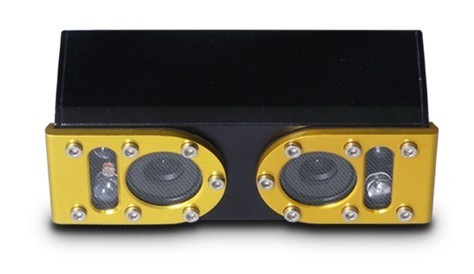

双目摄像机
- 高精度计数（＞98％）；
- 坚固、小巧、可靠；
- 双目立体视觉摄像机；
- 内置红外LED照明；
- 适应各种光线环境（即使全黑环境）；
- 适应性：能有效区分双向、并肩、滞留、徘徊、行李等。；
- 丰富的API接口，便于二次开发；
- 单台双目摄像机可检测门宽为120cm，可检测两个120cm的门或通道。；
- 4种接口，方便使用；
- 独立6个I/O控制接口；

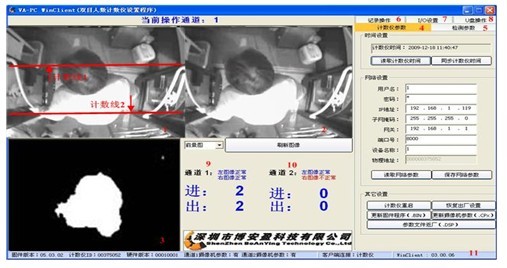

- 安装简易，配套软件友好；
- 独立2个视频输出；
- 宽温运行，低功耗；
产品简介
iBoin-VPC-S22双目计数仪是一款小巧精密的基于非接触的双目立体视觉技术而开发嵌入式设备。该设备可应用在商场、楼宇或限制区域的出入人员计数方面。可轻易安装在门框、走廊、大厅的上方。
通过双目摄像机捕捉到视频图像，分析经过图像中的所有物体的高度、形状、方向，从而精确的判断这个物体是否是人，和人的进出方向，精确的累加进出的人数，并叠加日期和时间，生成一条进出记录。双目摄像机内置的红外LED灯照明能适应任何光线环境，即使全黑的情况也能正常工作。
进出人数的数据可以通过RS485、RS232、TCP/IP、USB盘进行传输。内置的独立数字I/O口可以方便的和其它设备或开关门的设备相连接。如连接DVR，则可以标记有人经过时的视频段，便于事后回放检索，可弥补计数仪的精度不足。如连接门的开关，则可设置当门关闭时，计数仪停止计数。
适用场所
可统计1.2m宽的两个门的进出人数
- 火车站大门人流量监测、公交车站通道客流计数、客运车站检票客流统计、机场各种卡口人数统计；
- 超市、连锁店、小商场、百货大楼各种通道、门、扶梯的客流统计；
- 酒店大门人数计数、餐馆客流统计、娱乐场所数人数；
- 博物馆参观人数统计、美术馆人数统计、学校学生统计、图书馆进出人数计数、展览馆游客统计、体育馆进出观众人数统计：
- 旅游景点大门客流统计、公园大门客流检测；
- 电梯超员报警；施工升降机超员报警；
- 特殊区域人数监测、通道防尾随、店铺客流统计；
安装示例

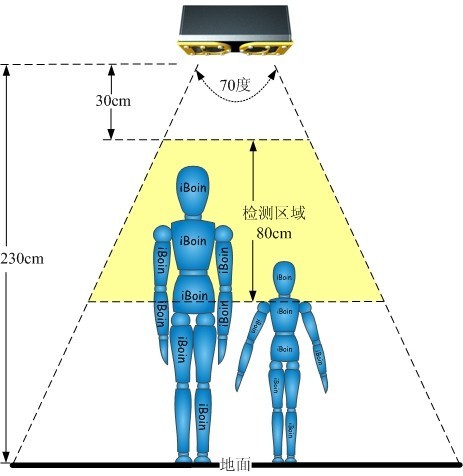

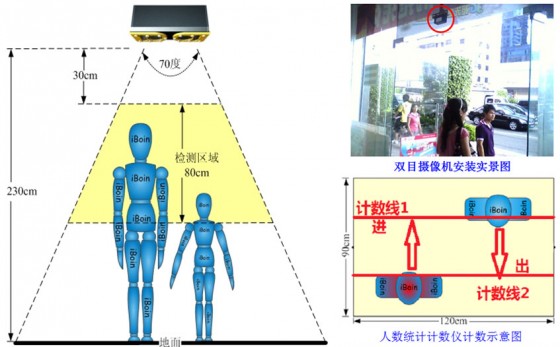

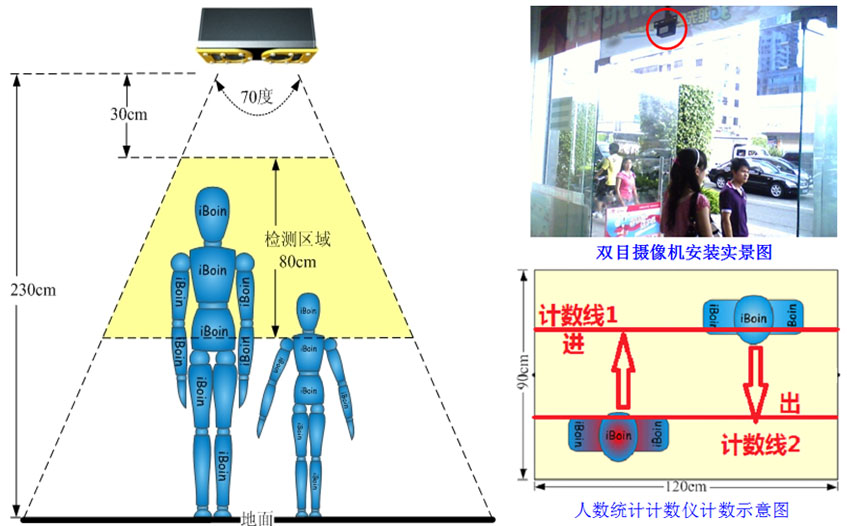

安装示例一

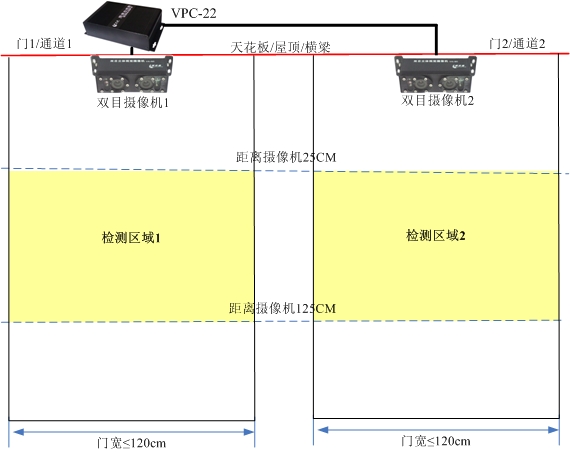

两门安装示意图

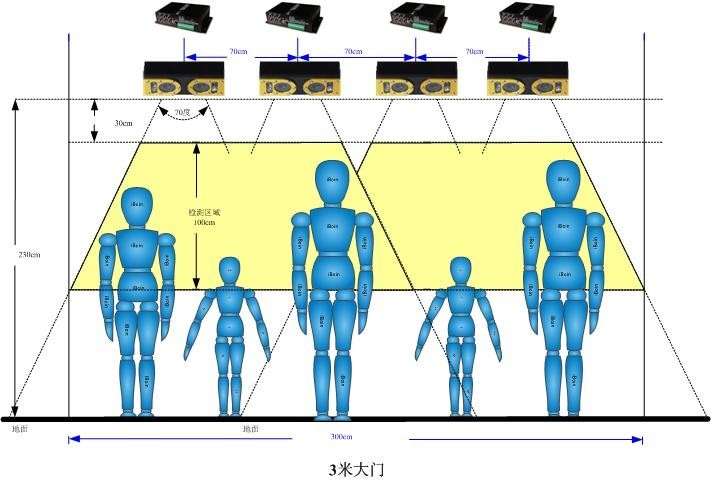

在一般的通道中，VPC-S22双目计数仪可检测的门宽为120cm-160cm，超过160cm会在边缘出现漏计数的情况。可以选择不同焦距的镜头在一定范围内选择安装双目摄像机的安装高度。
物理特性
- 尺寸
- 双目计数仪：154×120×45mm （L×W×H)
- 双目摄像机：126×50×48.5mm（L×W×H）
- 电源
- 电源输入：DC12/24V(8-36V宽电压输入)
- 双目摄像机功耗：≤3W
- 人数计数仪功耗：≤5W
- 通讯接口
- RS485×1标准串行端口
- RS232×1标准串行端口
- RJ45×1标准以太网口
- USB1.1×2 通用串行总线端口
- 数字隔离GPI/O(4+2)
- GPS/GPRS/CDMA(可选)
- 环境适应
- 平均故障间隔时间: ＞40000小时
- 工作温度范围：-25～+55℃
- 相对湿度：10%～90%不冷凝
- 散热：无主动散热，采用被动结构式散热
