iBoin-DSP-6437CH4V车载四路图像处理模块
简介

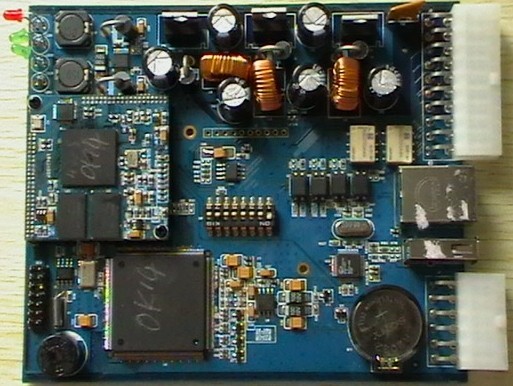

iBoinDSP643x模块实物图
iBoinDSP-6437CH4四路图像处理模块是博安盈公司专门为应用于嵌入式的1－4路视频处理而定制的模块。板上主处理器DM643x性能指标：基于DaVinci 技术，专用于数字媒体应用。高性能32位定点DSP-TMS320DM643x，其工作主频可达700MHz，处理性能高达5600MIPS。
iBoinDSP-6437CH4模块以其多样的视频接口与丰富的板上资源，被广泛应用于高清电视、视频服务器、网络摄像机、智能交通、工业视频检测、视频监控、安防监控等行业中。
模块实物图
产品性能指标
| 模块名称 |
规 格 描 述
|
| 主处理器 |
基于DaVinci 技术的TMS320DM6437/6435数字媒体处理器，主频有400/500/600/700MHz，处理能力分别为3200/4000/4800/5600MIPS
|
| DDR |
64MB DDR2-400工作时钟148.5MHz，最大可支持128MB
|
| NOR FLASH |
8MB，70ns~90ns（20年数据保存，1,000,000次擦写）；可支持16MB;
|
| NAND FLASH |
可选，可以扩展
|
| GPIO |
超过40个GPIO可用
|
| I2C |
标准I2C接口，传输可达400K bps
|
| McASP |
可以驱动音频芯片
|
| McBSP |
两个McBSP，可以配置成SPI，也可以作为音频芯片控制
|
| UART |
两个UART,1M bps，可支持RS232和RS485
|
| Ethernet MAC |
10/100 Mb/s，IEEE 802.3 Compliant，自带EMAC
|
| EMIFA |
可以接SDRAM，USB等并口芯片
|
| JTAG |
提供仿真器接口
|
| 视频输入 |
CCD and CMOS Imager Interface；BT.601/BT.656 Digital YCbCr 4:2:2(8-/16-Bit)，Interface；NTSC标准模拟视频信号（CVBS或Y/C选）
|
| 视频模拟输出 |
Four 54-MHz DACs for a Combination of :Composite NTSC/PAL Video；Luma/Chroma Separate Video (S-video)；Component（YPbPr or RGB) Video；4路数模转换输出
|
| 视频数字输出 |
支持数字图像输出
|
| 看门狗 |
自带64位的看门狗控制器
|
| 硬件加密 |
集成加密芯片，加密保护的EEPROM可存放密钥、设备序列号、或其他重要的代码或数据
|
| 工作温度 |
0～70℃
|
| 尺寸 |
DSP板：42mm × 42mm；接口板：
|
模块功能
- HTTP （WEB）SERVER应用
- 标准I2C驱动和应用程序
- GPIO模拟I2C驱动和应用程序
- USB HOST1.1驱动和U盘应用程序
- GPRS/CDMA无线传输驱动和应用程序
- 可达到720×576 图象处理程序（1路）
- DSP BIOS实时多任务操作系统的配置
- TCP/IP应用
- RS-485驱动和应用程序
- RS-232驱动和应用程序
- 图象输入输出驱动
- JPEG算法库
- 众多GPIO控制驱动
- FLASH驱动和应用程序
- 知识产权加密算法库
资料
产品光盘包括：详细的硬件原理图；丰富的软/硬件设计用户指南、数据手册和应用笔记；丰富的示例程序；
